Nano Motor Controller Air

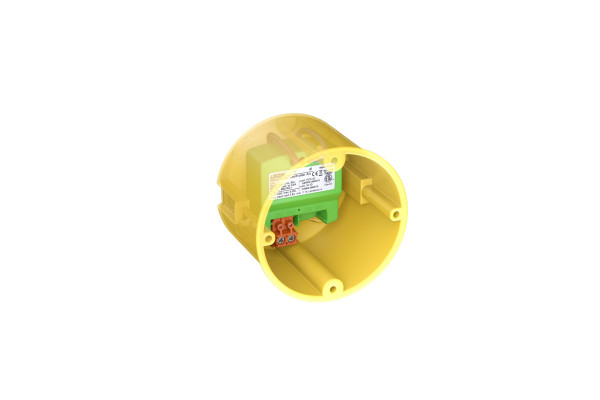

Der Nano Motor Controller Air ist ein kompaktes Unterputzmodul mit Gleichstrom Ausgängen, welches über die Loxone Air Technologie angesteuert wird. An den konfigurierbaren Ausgänge können Gleichstrommotoren in der Geschwindigkeit gesteuert, oder LED Leuchtmittel gedimmt werden. Sie können den Nano Motor Controller Air in drei verschiedenen Betriebsarten einsetzen: Motor Bidirektional, Motor Unidirektional und PWM Dimmung. Zusätzlich verfügt das Modul über eine Stromflusserkennung sowie eine Überstromerkennung welche zur automatischen Endlagenerkennung genutzt werden kann.

• 3 Betriebsarten
  – Motor Bidirektional (1 Ausgang, Polwendeschaltung)
  – Motor Unidirektional (2 Ausgänge)
  – PWM Dimmer (1 Ausgang)
• Max. Gesamtbelastung der Ausgänge
  – Bi- & Unidirektional: 2,1A kontinuierlich; 3,5A Spitze (<30s)
  – Dimmer: 2,1A
• Drehzahlgeregelt bei Bi- & Unidirektional
• Betriebsspannung 9…26VDC
• PWM Frequenz:
  – Bi- & Unidirektional: 1 … 10kHz
  – PWM Dimmer: 400Hz
• Stromflusserkennung: 100 … 3500mA
• Überstromerkennung: 100 … 3500mA
• Sehr kompakte Bauweise: 40x39x20,5mm
• Integrierte 150mm lange Anschlussleitung
• Inbetriebnahme in Rekordzeit dank der Loxone Air Technologie
